Калибровка компаса NaviSync на суше и на воде
Последовательность калибровки датчиков, поворота лодки и проверки курса в Lowrance.
Перед началом
Начальную калибровку удобно выполнять на прицепе или у причала, вдали от крупных металлических конструкций. После закрепления устройства продолжите настройку на воде.
Порядок действий

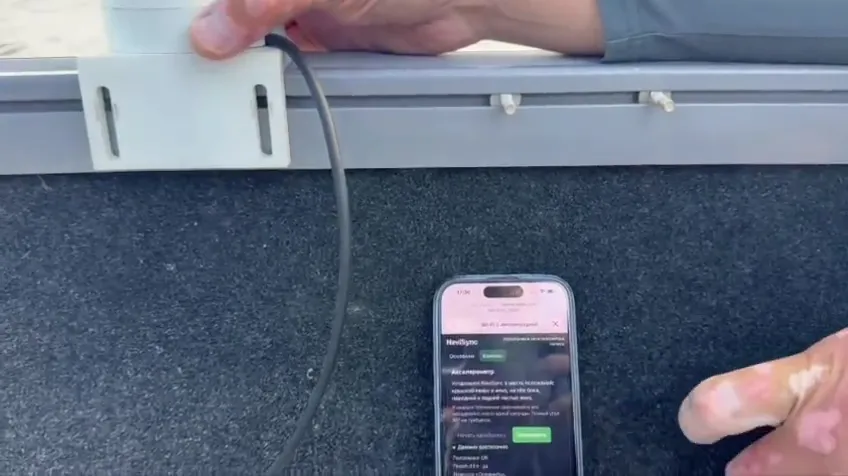

- В веб-интерфейсе NaviSync откройте вкладку «Компас» и откалибруйте акселерометр в шести положениях, затем сохраните результат.
- Откалибруйте гироскоп, удерживая устройство неподвижно до появления кнопки сохранения.
- Поверните устройство в трёх плоскостях для калибровки магнитометра и сохраните результат. В «Диагностике» проверьте зелёный статус готовности датчика.

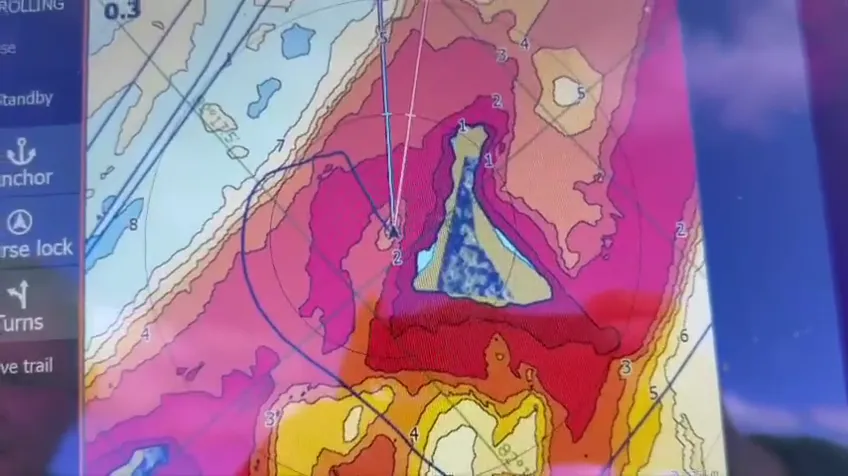

- После установки на лодку выполните калибровку компаса на воде: сделайте один полный плавный разворот лодки электроякорем и сохраните результат.
- В разделе «Ориентация устройства» включите автоматическое определение угла. Для него пройдите прямо быстрее 10 км/ч не менее 30 секунд; если GPS работает нестабильно, задайте угол вручную.
- Проверьте курс на эхолоте при прямолинейном движении и поворотах: показания должны меняться плавно, без скачков и зависаний.
Обратите внимание
Проверяйте магнитные помехи при включённом обычном оборудовании лодки. Если после калибровки в диагностике нет зелёного статуса, повторите её.
